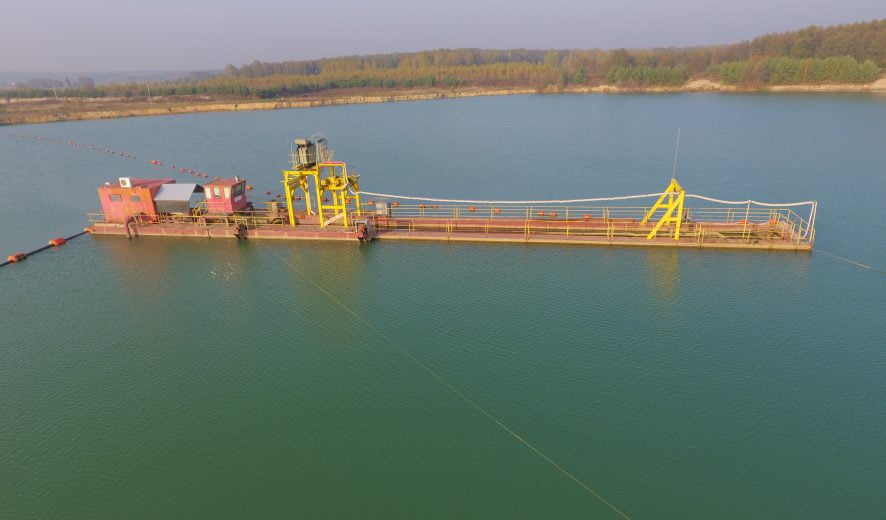

Refuler - budowa i zastosowanie

Refuler – budowa i zastosowanie

Refulery, znane również jako pogłębiarki, to specjalistyczne jednostki pływające, których głównym zadaniem jest wydobywanie osadów z dna zbiorników wodnych – najczęściej piasku i żwiru. Proces ten, zwany refulacją, polega na przemieszczeniu urobku z dna na brzeg lub do innego, wcześniej wyznaczonego miejsca.

Choć może brzmieć technicznie, to właśnie dzięki tej technologii:

• porty pozostają drożne,
• żwirownie wydobywają piasek i żwir spod lustra wody,
• linie brzegowe są skutecznie chronione,
• infrastruktura hydrotechniczna funkcjonuje bez zakłóceń.

Refulery mają szerokie zastosowanie – pracują zarówno w żwirowniach, jak i na rzekach czy w portach morskich. W zależności od potrzeb, mogą być wyposażone w napęd spalinowy lub elektryczny, co wpływa na ich:

• mobilność,
• wydajność,
• oddziaływanie na środowisko.

Refulacja to nie tylko technologia – to także narzędzie ochrony środowiska. Utrzymywanie odpowiedniej głębokości torów wodnych:

• zapewnia bezpieczną żeglugę,
• przeciwdziała zamulaniu,
• wspiera odbudowę przybrzeżnych siedlisk.

W dobie zmian klimatycznych i rosnącej presji na ekosystemy wodne, dobrze zaplanowane działania refulacyjne nabierają szczególnego znaczenia. Pojawia się więc pytanie: jakie innowacje mogą jeszcze bardziej zwiększyć efektywność refulerów, jednocześnie minimalizując ich wpływ na naturę?



Refuler ssący: zasada działania i zastosowanie

Refuler ssący to specjalistyczna pogłębiarka, która działa na zasadzie zasysania rozwodnionego urobku z dna zbiornika wodnego. Kluczowe elementy jego konstrukcji to:

• Pompa refulacyjna – odpowiada za transport mieszaniny wody i osadu przez system rur.
• Głowica ssąca – umieszczona na końcu rurociągu, pobiera osad z dna.
• Systemy spulchniające – mechaniczne lub hydrauliczne, które rozbijają zbity grunt, ułatwiając jego zasysanie.

W wielu nowoczesnych konstrukcjach stosuje się również system JET, który polega na wtrysku wody pod wysokim ciśnieniem. Rozluźnia on osady, zwiększając wydajność pracy i zmniejszając zużycie energii.

Refulery ssące są niezwykle wszechstronne. Znajdują zastosowanie w takich obszarach jak:

• pogłębianie torów wodnych,
• rekultywacja zbiorników wodnych,
• wydobycie surowców naturalnych z dna,
• utrzymanie infrastruktury hydrotechnicznej.

Ich skuteczność, niezawodność i możliwość dostosowania do różnych warunków sprawiają, że są jednymi z najczęściej wybieranych maszyn w branży.

Refulery według rodzaju napędu

Refulery, znane również jako pogłębiarki, można klasyfikować na wiele sposobów, jednak to rodzaj napędu często decyduje o ich efektywności w konkretnych warunkach terenowych. Najczęściej spotykane są refulery spalinowe oraz refulery elektryczne. Wybór odpowiedniego typu zależy od wielu czynników, takich jak:

• charakterystyka terenu – dostępność infrastruktury energetycznej, ukształtowanie terenu, odległość od cywilizacji,
• specyfika projektu – zakres i czas trwania prac, wymagania środowiskowe,
• dostępność źródeł energii – możliwość podłączenia do sieci lub konieczność korzystania z agregatów.

Gdy kluczowa jest mobilność i niezależność od infrastruktury, refulery spalinowe okazują się niezastąpione – szczególnie w odległych lokalizacjach, gdzie dostęp do prądu jest ograniczony lub całkowicie niedostępny. Z kolei refulery elektryczne zyskują na popularności dzięki rosnącemu naciskowi na ekologiczne i ciche rozwiązania, co czyni je idealnym wyborem w obszarach objętych ochroną środowiskową.

Refuler z napędem spalinowym: charakterystyka i zastosowanie

Refulery spalinowe są wyposażone w silniki spalinowe, które zapewniają im pełną autonomię działania. Dzięki temu doskonale sprawdzają się w miejscach oddalonych od sieci energetycznej – takich jak odległe zbiorniki wodne czy place budowy infrastruktury hydrotechnicznej. Często współpracują z agregatami prądotwórczymi (np. PPH), co dodatkowo zwiększa ich wydajność i elastyczność operacyjną.

Typowe zastosowania refulerów spalinowych obejmują:

• pogłębianie rzek, jezior i kanałów – szczególnie w trudno dostępnych lokalizacjach,
• budowę i modernizację wałów przeciwpowodziowych – gdzie niezbędna jest niezależność energetyczna,
• prace w odizolowanych terenach – np. w górach lub na terenach leśnych.

Przykład z praktyki: podczas modernizacji górskiego zbiornika retencyjnego, refuler z napędem spalinowym umożliwił realizację całego projektu bez konieczności doprowadzania zasilania. To pokazuje, jak ważna jest niezależność energetyczna w trudnych warunkach terenowych.

Czy przyszłość należy do hybryd? Coraz częściej inżynierowie rozważają połączenie mocy silnika spalinowego z efektywnością energetyczną dla rozwiązań elektrycznych.

Refuler z napędem elektrycznym: zalety i ograniczenia

Refulery elektryczne to odpowiedź na potrzeby nowoczesnych, zrównoważonych projektów. Zasilane energią elektryczną, są szczególnie cenione w miejscach, gdzie kluczowe jest ograniczenie hałasu i emisji spalin. W takich przypadkach często stosuje się agregaty prądotwórcze, takie jak OL170 – choć nie imponują mocą, w wielu sytuacjach okazują się wystarczające.

Najważniejsze zalety refulerów elektrycznych:

• cicha, niemal bezgłośna praca – idealna w środowiskach miejskich i rekreacyjnych,
• brak emisji spalin – co czyni je przyjaznymi dla środowiska,
• możliwość pracy w obszarach chronionych – np. rezerwatach przyrody, parkach narodowych,
• niższe koszty eksploatacji – przy stałym dostępie do energii elektrycznej.

Przykład z życia: podczas rekultywacji stawu w centrum dużego miasta, refuler elektryczny umożliwił przeprowadzenie wszystkich prac bez zakłócania codziennego życia mieszkańców. To dowód na to, że technologia może iść w parze z komfortem otoczenia.

Ograniczenia? Brak stałego dostępu do zasilania może stanowić poważne wyzwanie. Jednak rozwój mobilnych źródeł energii – takich jak panele fotowoltaiczne czy akumulatory litowo-jonowe – może wkrótce zniwelować ten problem. Kierunek rozwoju jest obiecujący, a przyszłość refulerów elektrycznych rysuje się w jasnych barwach.



Kluczowe elementy konstrukcyjne refulerów

Refulery, znane również jako pogłębiarki, to specjalistyczne maszyny przeznaczone do pracy w środowisku wodnym. Ich głównym zadaniem jest wydobywanie i transport osadów z dna rzek, jezior oraz portów. Choć może się to wydawać proste, skuteczność tych urządzeń wynika z precyzyjnie zaprojektowanych komponentów, które można dostosować do konkretnych warunków terenowych i hydrologicznych.

Do najważniejszych elementów konstrukcyjnych refulerów należą:

• Wydajne systemy pomp – odpowiadają za zasysanie i transport mieszaniny wody i osadów,
• Rurociągi transportowe – umożliwiają przesył urobku na znaczne odległości,
• Głowice ssące – kluczowe dla poboru materiału z dna,
• Urządzenia do urabiania gruntu – wspomagają proces zasysania poprzez rozluźnianie osadów.

Nowoczesne refulery są również wyposażone w zaawansowane systemy wspomagające, takie jak automatyka sterująca i monitoring. Te technologie zwiększają precyzję, bezpieczeństwo i efektywność operacji.

Pompa refulacyjna i pompa gruntowa: funkcje i różnice

W centrum działania każdego refulera znajdują się dwie kluczowe jednostki: pompa refulacyjna oraz pompa gruntowa. To one odpowiadają za przemieszczanie mieszaniny wody i urobku – czyli materiału wydobytego z dna zbiornika.

Ich współpraca przebiega w następujący sposób:

• Pompa refulacyjna zasysa osady z dna i przekazuje je dalej,
• Pompa gruntowa przejmuje mieszaninę i transportuje ją do miejsca docelowego – najczęściej na brzeg lub do pola refulacyjnego.

Mimo że działają wspólnie, różnią się budową i zakresem pracy. Ich odpowiedni dobór ma kluczowe znaczenie, szczególnie przy dużych inwestycjach, gdzie liczy się każda sekunda i każdy metr sześcienny przetransportowanego materiału.

Głowica ssąca i system JET: technologia urabiania gruntu

Głowica ssąca to element odpowiedzialny za bezpośrednie zasysanie materiału z dna. Aby działała efektywnie, często wspomaga się ją dodatkowymi narzędziami, takimi jak spulchniacze, które rozluźniają osad przed jego pobraniem.

W tym procesie kluczową rolę odgrywa system JET – technologia wykorzystująca strumienie wody pod wysokim ciśnieniem. Ich zadaniem jest spulchnienie gruntu i ułatwienie jego zasysania.

Efekt? Znacznie szybszy i dokładniejszy proces, co ma ogromne znaczenie w miejscach wymagających precyzji, takich jak tory wodne w portach czy kanały żeglugowe.

Spulchniacze mechaniczne i hydrauliczne: wspomaganie procesu zasysania

Aby proces zasysania przebiegał sprawnie, refulery są wyposażane w spulchniacze – zarówno mechaniczne, jak i hydrauliczne. Każdy z nich działa na innej zasadzie:

• Spulchniacz mechaniczny – fizycznie rozbija i rozluźnia osady,
• Spulchniacz hydrauliczny – wykorzystuje wodę pod ciśnieniem, co zapewnia większą elastyczność działania.

Dobór odpowiedniego typu zależy od rodzaju gruntu oraz specyfiki projektu. Przykładowo:

• Grunty gliniaste i twarde – lepiej sprawdza się spulchniacz mechaniczny,
• Dna piaszczyste – bardziej efektywny będzie wariant hydrauliczny.

Odpowiednio dobrany spulchniacz to nie tylko większa wydajność, ale również mniejsze ryzyko awarii i przestojów, co przekłada się na realne oszczędności w realizacji projektu.

Rurociąg tłoczny i pole refulacyjne: transport i składowanie urobku

Po zassaniu urobku, konieczne jest jego przetransportowanie. W tym celu wykorzystywany jest rurociąg tłoczny – solidna rura, która prowadzi mieszaninę wody i osadów do miejsca składowania. Kluczowe cechy rurociągu to:

• Odpowiednia średnica – zapewnia optymalny przepływ,
• Trwałość materiału – gwarantuje długą żywotność,
• Odporność na ścieranie – minimalizuje ryzyko zatorów i awarii.

Na końcu tej drogi znajduje się pole refulacyjne – specjalnie przygotowany teren do składowania urobku. Dobrze zaprojektowane pole:

• Przyspiesza realizację projektu,
• Obniża koszty operacyjne,
• Minimalizuje wpływ na środowisko naturalne.

W praktyce, odpowiednio zorganizowane pole refulacyjne może skrócić czas realizacji inwestycji nawet o kilkanaście procent. To realna korzyść zarówno dla inwestora, jak i wykonawcy.

Zasilanie i automatyzacja refulerów

Współczesne refulery — specjalistyczne pogłębiarki — nie mogą funkcjonować bez odpowiedniego zasilania oraz zaawansowanej automatyzacji. To właśnie te dwa filary stanowią podstawę ich skutecznej i wydajnej pracy. Jednym z kluczowych rozwiązań technologicznych są agregaty hydrauliczne, które pełnią rolę niezawodnego źródła mocy, wspierając działanie całego systemu roboczego.

Automatyzacja to dziś nie dodatek, lecz konieczność. Umożliwia:

• precyzyjne sterowanie procesem pogłębiania,
• ciągły nadzór nad parametrami pracy,
• szybką reakcję na zmienne warunki środowiskowe,
• zwiększenie efektywności i ograniczenie przestojów.

Efekt? Więcej wykonanej pracy w krótszym czasie i lepsze wykorzystanie zasobów. To realna przewaga technologiczna w branży inżynierii wodnej.

Automatyka refulera: sterowanie i monitorowanie pracy

Nowoczesne refulery to już nie tylko maszyny — to inteligentne systemy, które dzięki automatyzacji potrafią samodzielnie dostosować się do warunków pracy. Efekt? Większa efektywność, niezawodność i bezpieczeństwo operacji.

Standardem stają się dziś:

• zdalne sterowanie — umożliwia pracę z bezpiecznej odległości,
• monitorowanie parametrów — ciśnienia, przepływu, temperatury,
• integracja z układem hydraulicznym — dla pełnej kontroli nad procesem,
• zaawansowane algorytmy sterujące — optymalizujące pracę w czasie rzeczywistym.

System automatyki dynamicznie dostosowuje parametry pracy do aktualnych warunków. To jakby mieć dodatkowego operatora — zawsze czujnego, zawsze gotowego do działania. W inżynierii wodnej, gdzie margines błędu jest minimalny, taka pomoc jest nieoceniona.

Co przyniesie przyszłość? Możemy spodziewać się:

• systemów predykcyjnego utrzymania ruchu — zapobiegających awariom zanim się pojawią,
• pełnej integracji z platformami IoT — dla jeszcze lepszej analizy danych i zdalnego zarządzania,
• automatycznego raportowania — ułatwiającego dokumentację i kontrolę jakości,
• uczenia maszynowego — wspierającego optymalizację procesów w czasie rzeczywistym.

Jedno jest pewne — technologia wciąż ma wiele do zaoferowania. A to dopiero początek.

Refulacja jako proces technologiczny

Refulacja to zaawansowany proces technologiczny, który odgrywa kluczową rolę w ochronie i rozwoju terenów nadmorskich. W uproszczeniu polega na przenoszeniu piasku z dna zbiornika wodnego na ląd. Choć może wydawać się to proste, to właśnie ten mechanizm umożliwia:

• budowę portów,
• wzmacnianie plaż,
• ochronę linii brzegowej przed erozją.

Bez refulacji wiele inwestycji przybrzeżnych nie mogłoby zostać zrealizowanych. To nie magia, lecz technologia – i odpowiedni sprzęt. Kluczową rolę odgrywa tu pogłębiarka ssąca, która zasysa materiał z dna akwenu i przesyła go przez system rur na tzw. pole refulacyjne, gdzie piasek zostaje zdeponowany.

Cały proces wymaga precyzyjnie zaprojektowanego układu urządzeń, co zapewnia jego efektywność i bezpieczeństwo – a to w inżynierii wodnej ma znaczenie pierwszorzędne.

Etapy refulacji i zastosowanie w inżynierii wodnej

Refulacja to złożony proces wieloetapowy, który wymaga starannego przygotowania i odpowiedniego zaplecza technicznego. Oto jak wygląda w praktyce:

1. Wydobycie urobku – specjalistyczne pogłębiarki ssące zasysają materiał z dna zbiornika wodnego.
2. Transport – urobek przesyłany jest przez system rur do wyznaczonego miejsca, często na znaczne odległości.
3. Deponowanie – piasek trafia na pole refulacyjne, gdzie zostaje zdeponowany lub poddany dalszej obróbce.

Każdy etap musi być realizowany z zachowaniem najwyższych standardów bezpieczeństwa i wydajności. W tym procesie nie ma miejsca na improwizację – liczy się precyzja i kontrola.

Refulacja znajduje szerokie zastosowanie w inżynierii wodnej, m.in. w:

• utrzymywaniu odpowiedniej głębokości torów wodnych,
• zabezpieczaniu linii brzegowej przed falami,
• ochronie naturalnych plaż.

Nowoczesne technologie, takie jak zautomatyzowane refulery, umożliwiają precyzyjne sterowanie całym procesem. W miejscach zagrożonych erozją refulacja często stanowi jedyne skuteczne rozwiązanie, chroniąc zarówno środowisko, jak i infrastrukturę.



Praktyczne aspekty eksploatacji refulerów

Codzienna praca z refulerami – specjalistycznymi pogłębiarkami – to nie tylko technologia, ale przede wszystkim praktyka, doświadczenie i zdrowy rozsądek. Aby maszyny te działały niezawodnie przez lata, należy zadbać o kilka kluczowych aspektów eksploatacyjnych:

• Systematyczne przeglądy techniczne – pozwalają na wczesne wykrycie usterek i zapobiegają poważnym awariom.
• Regularna konserwacja – utrzymuje sprawność techniczną i wydłuża żywotność urządzenia.
• Kompetentna, dobrze przeszkolona załoga – kluczowa dla bezpiecznej i efektywnej obsługi sprzętu.

Nawet najnowocześniejszy sprzęt nie spełni swojej roli bez odpowiednio przygotowanej kadry. Wydajność refulera – jego skuteczność i tempo pracy – zależy nie tylko od jakości podzespołów, ale również od umiejętności operatorów. Inwestycja w szkolenia to nie koszt, lecz strategia, która szybko przynosi wymierne korzyści.

Wybór odpowiedniego refulera to już połowa sukcesu. Aby osiągnąć maksymalną efektywność, należy dopasować maszynę do konkretnego zadania. Znaczenie mają:

• Konstrukcja – wpływa na stabilność i precyzję pracy.
• Rodzaj napędu – spalinowy lub elektryczny, zależnie od warunków środowiskowych.
• Zastosowane technologie – np. automatyczne systemy sterowania, które skracają czas pracy i minimalizują ryzyko błędów.

W projektach wymagających precyzyjnego usuwania osadów z dna, refuler z automatycznym systemem sterowania może znacząco zwiększyć efektywność i bezpieczeństwo operacji.

Wydajność refulera i czynniki wpływające na efektywność

Efektywność refulera to fundament skutecznego wydobycia materiału z dna zbiorników wodnych. Aby w pełni wykorzystać potencjał maszyny, należy zwrócić uwagę na następujące czynniki:

• Konstrukcja – nowoczesne modele z innowacyjnymi rozwiązaniami pracują szybciej i precyzyjniej.
• Systemy ograniczające opory przepływu – zwiększają wydajność pomp i poprawiają ogólną sprawność układu.
• Napęd – wybór między spalinowym a elektrycznym zależy od warunków pracy i dostępności energii.
• Technologie wspierające – automatyzacja, monitoring parametrów, zdalne sterowanie zwiększają kontrolę i bezpieczeństwo.

Dzięki nowoczesnym rozwiązaniom operatorzy mogą szybko reagować na zmienne warunki, co przekłada się na większe bezpieczeństwo i lepsze rezultaty pracy.

Wynajem refulerów ssących: na co zwrócić uwagę

Wynajem refulera ssącego to doskonałe rozwiązanie przy krótkoterminowych projektach hydrotechnicznych. Jednak przed podpisaniem umowy warto dokładnie przeanalizować kilka kluczowych kwestii:

• Parametry techniczne – urządzenie musi być dopasowane do rodzaju materiału, głębokości pracy i warunków terenowych.
• Serwis – szybka pomoc techniczna w razie awarii może zadecydować o powodzeniu całej operacji.
• Wsparcie – najlepiej, gdy dostawca oferuje kompleksową obsługę: doradztwo, szkolenia, serwis 24/7.

Odpowiednio dobrany sprzęt i solidne zaplecze techniczne to gwarancja spokoju i uniknięcia kosztownych przestojów. Niespodziewane problemy techniczne mogą opóźnić projekt i znacząco zwiększyć koszty – warto ich unikać.

Nowoczesne rozwiązania i zestawy urządzeń

Branża refulerów i pogłębiarek dynamicznie się rozwija. Nowoczesne technologie znacząco zwiększają wydajność i precyzję działania tych maszyn. Kluczową rolę odgrywają tu zaawansowane systemy monitorowania i pozycjonowania, które zapewniają operatorom pełną kontrolę nad każdym ruchem urządzenia.

Dzięki tym systemom możliwe jest precyzyjne dopasowanie sprzętu do konkretnych warunków terenowych i hydrologicznych. Ma to ogromne znaczenie w przypadku złożonych projektów hydrotechnicznych, takich jak:

• budowa i rozbudowa portów,
• modernizacja kanałów żeglugowych,
• rekultywacja zbiorników wodnych,
• eksploatacja złóż piaskowych i żwirowych,
• prace przybrzeżne w trudnych warunkach środowiskowych.





Jakie masz doświadczenie w pracy z pogłębiarkami? Czy Twoim zdaniem bardziej ekonomiczny jest napęd spalinowy czy elektryczny? Podziel się w komentarzu!
